Verificação da Entrega 3 - "Modelagem"
Introdução
Este documento tem como objetivo relatar os resultados da verificação por inspeção dos artefatos Especificação Suplementar, Casos de Uso, Cenários e Léxicos elaborado pelo grupo 06 da disciplina de Requisitos de Software no semestre 2024/01 da Universidade de Brasília (UnB). A análise foi realizada nas versões disponíveis do trabalho durante a data de 09/06/2024. Os artefatos serão avaliados pelos discentes Kallyne Macedo e Kauan de Torres Eiras. A tabela 1 apresenta os objetos de verificação.
Metodologia
Para realizar a análise dos documentos, foi utilizado uma adaptação do método de "Inspeção" criado por Fagan no final da década de 1970 (MASTER2TEACH). No contexto desta disciplina, a Inspeção será composta por três das seis etapas propostas por Fagan. São elas:
- Planejamento: Consiste em avaliar os artefatos e planejar as atividades de inspeção.
- Preparação: Após a análise e compreensão dos artefatos, será elaborada uma lista de critérios (checklist) que orientará a avaliação de cada página.
- Inspeção: Esta etapa envolve verificar se os artefatos atendem aos critérios estabelecidos nas checklists.
A fase de planejamento será realizada por meio de um estudo individual dos artefatos, pelo membro do grupo que irá produzir os checklists referentes à entrega ao qual foi designado. A segunda fase consiste em, de fato, produzir os checklists com base no que foi estudado durante a fase de planejamento e seguindo o modelo apresentado na Tabela 1 abaixo. A última fase da inspeção será realizada por um integrante diferente daquele que produziu os checklists. Essa etapa consiste em verificar os artefatos e marcar o campo "Avaliação" da lista de critérios.
Tabela 1: Template para os checklists
| ID | Descrição | Referência | Avaliação |
|---|---|---|---|
| ID do critério | Descrição do critério | Referência da qual foi retirado | Sim/Não/Incompleto/Não se aplica |
Autor: Guilherme Westphall, 2024
Tabela 2: Objetos de verificação
| Versão | Data | Descrição | Autor(es) | Revisor(es) | |
|---|---|---|---|---|---|
| Casos de Uso | 2.0 | 27/06/2024 | Adições bibliográficas | Kauan Eiras | Kallyne Macedo |
| Cenários | 2.0 | 27/06/2024 | Correção das fontes | Kauan Eiras | Kallyne Macedo |
| Especificação Suplementar | 1.6 | 27/06/2024 | Referenciação Bibliográfica | Kauan Eiras | Leonardo Aguiar |
| Léxicos | 1.4 | 05/06/2024 | Adição de Itens nas Tabelas 3 e 5 | Davi Pierre | Kauan Eiras |
Autor: Kauan Eiras, 2024
Checklists
Nesta seção, serão dispostos os checklists dos artefatos da Entrega 4 nas tabelas 3, 4 e 5. Durante a inspeção, o responsável deverá preencher o campo de avaliação da seguinte maneira:
- Sim, se o critério foi totalmente atendido.
- Não, se o critério não foi atendido.
- Incompleto, se o critério foi parcialmente atendido, explicando em qual parte o artefato falhou.
- Não se aplica, se o critério não pode ser verificado devido ao contexto do projeto.
Especificação Suplementar
Tabela 3: Checklist da Especificação Suplementar
| ID | Descrição | Referência | Avaliação |
|---|---|---|---|

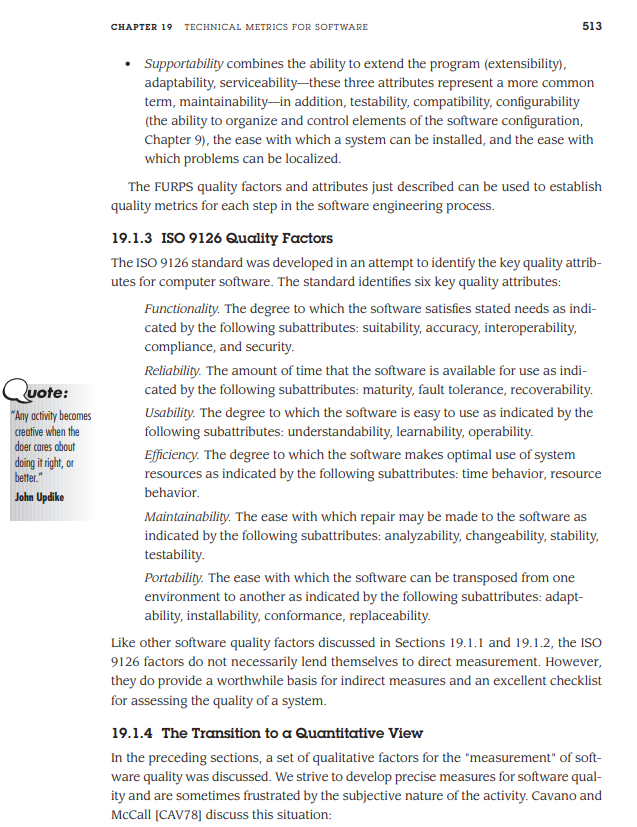

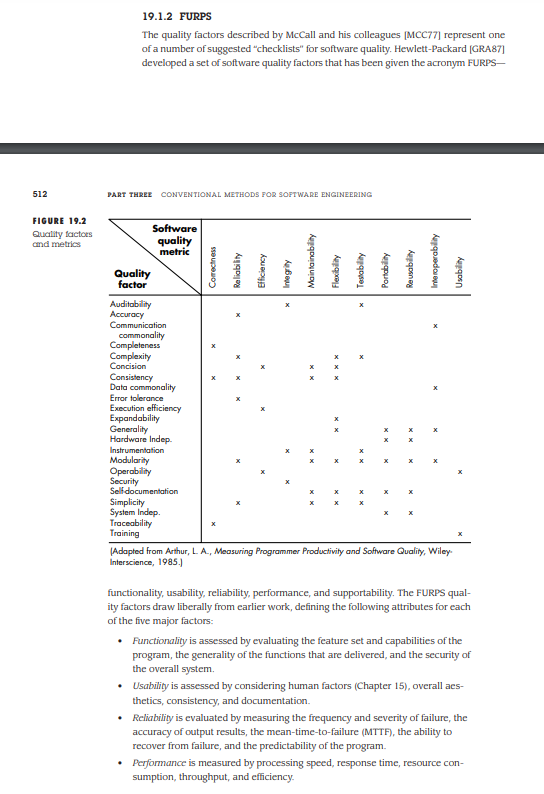

| 01 | A Especificação Suplementar aborda todos os aspectos do FURPS+ (Funcionalidade, Usabilidade, Confiabilidade, Desempenho, Suportabilidade)? | PRESSMAN, 2014, p. 511-513 | Sim |

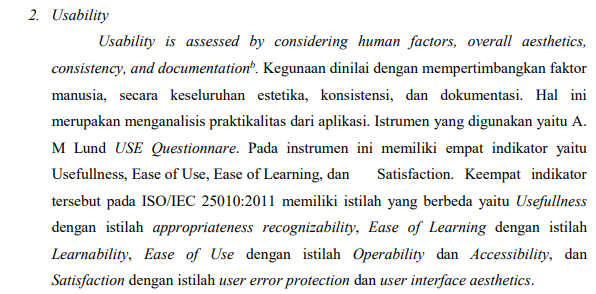

| 02 | Os requisitos de usabilidade incluem critérios de acessibilidade? | PRESSMAN, 2014, p. 512 | Sim |
| 03 | Os requisitos de usabilidade especificam a necessidade de feedback imediato para ações do usuário? | PRESSMAN, 2014, p. 512 | Sim |
| 04 | O documento aborda a necessidade de permitir que os usuários desfaçam ações? | PRESSMAN, 2014, p. 512 | Sim |
| 05 | Os requisitos de confiabilidade incluem a realização automática de backups diários dos dados? | PRESSMAN, 2014, p. 513 | Sim |
| 06 | O documento especifica que o aplicativo deve ser atualizado sem interromper a navegação do usuário? | PRESSMAN, 2014, p. 513 | Sim |
| 07 | A Especificação Suplementar menciona a capacidade do sistema de restaurar a sessão do usuário rapidamente após uma falha? | PRESSMAN, 2014, p. 513 | Sim |
| 08 | O documento garante que o navegador é compatível com a maioria das páginas web? | PRESSMAN, 2014, p. 513 | Sim |
| 09 | Os requisitos de desempenho especificam tempos de resposta aceitáveis para diferentes operações do sistema? | PRESSMAN, 2014, p. 512 | Sim |
| 10 | A Especificação Suplementar inclui limites para o uso de recursos como CPU e memória? | PRESSMAN, 2014, p. 512 | Sim |
| 11 | Os requisitos de suportabilidade incluem a necessidade de documentação atualizada e suporte técnico? | ANUGRAH; PUTRA, 2018, p. 2 | Sim |
| 12 | Os requisitos de segurança incluem proteção contra ataques maliciosos? | PRESSMAN, 2014, p. 511 | Sim |
| 13 | O documento aborda a necessidade de testes automatizados e critérios de aceitação para garantir a qualidade do software? | PRESSMAN, 2014, p. 512 | Sim |
| 14 | A Especificação Suplementar inclui métricas e métodos para monitorar e avaliar continuamente o desempenho e a qualidade do sistema após a implementação? | PRESSMAN, 2014, p. 512 | Sim |
Autor da lista de verificação: Kauan Eiras, Inspecionado por: Leonardo Aguiar
Léxicos
Tabela 4: Checklist dos Léxicos
| ID | Pergunta | Referência | Avaliação |
|---|---|---|---|

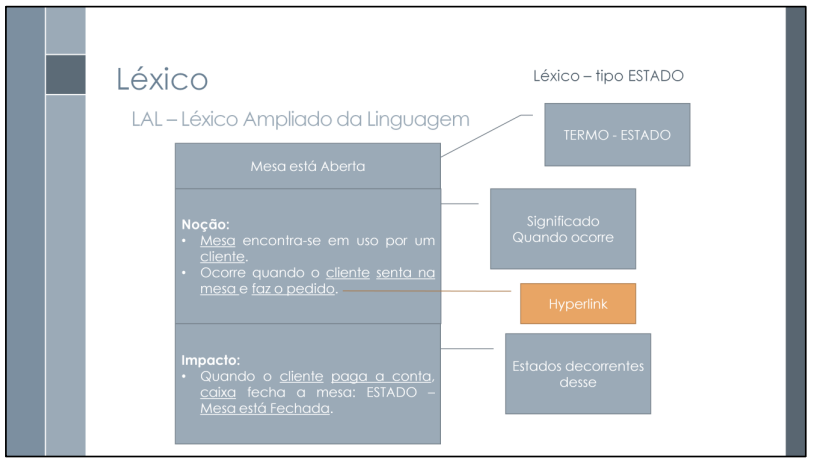

| 01 | O artefato inclui uma definição clara de léxicos e sua importância na engenharia de requisitos? | ZOWGHI; COULIN, 2003, p. 7 | Sim |
| 02 | O template para a definição dos léxicos está devidamente apresentado e explicado? | SERRANO, p. 17 | Sim |
| 03 | Cada léxico inclui todos os elementos do template: termo, tipo, noção, impacto e autor? | SERRANO, p. 17 | Sim |
| 04 | Os termos definidos são relevantes e abrangem todos os aspectos do sistema? | ZOWGHI; COULIN, 2003, p. 8 | Sim |

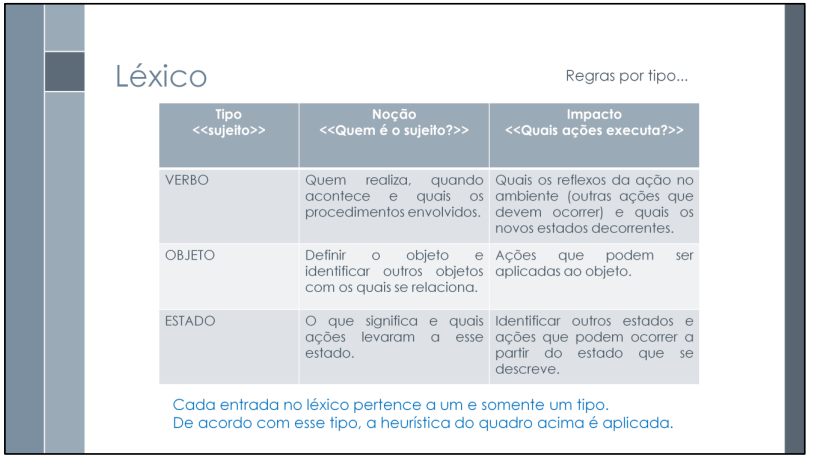

| 05 | Os tipos de léxicos (objeto, verbo, estado) estão devidamente identificados e diferenciados? | SERRANO, p. 17 | Sim |
| 06 | Os impactos descritos são detalhados e refletem corretamente o efeito dos termos no sistema? | ZOWGHI; COULIN, 2003, p. 8 | Sim |
| 07 | O artefato menciona os autores da criação dos léxicos? | SERRANO, p. 25 | Sim |
| 08 | Os léxicos estão conectados entre si através de hyperlinks? | SERRANO, p. 20 | Sim |
Autor da lista de verificação: Kauan Eiras, Inspecionado por: Leonardo Aguiar, 2024
Diagrama de Casos de Uso
Tabela 5.1: Checklist do Diagrama de Casos de Uso
| ID | Pergunta | Referência | Avaliação |
|---|---|---|---|

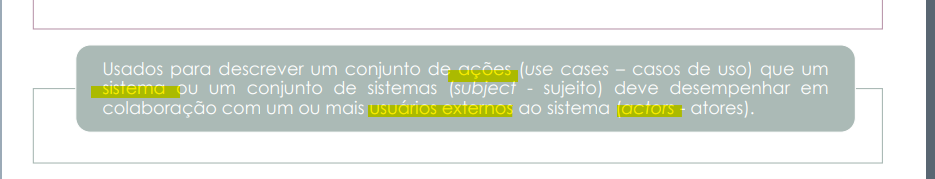

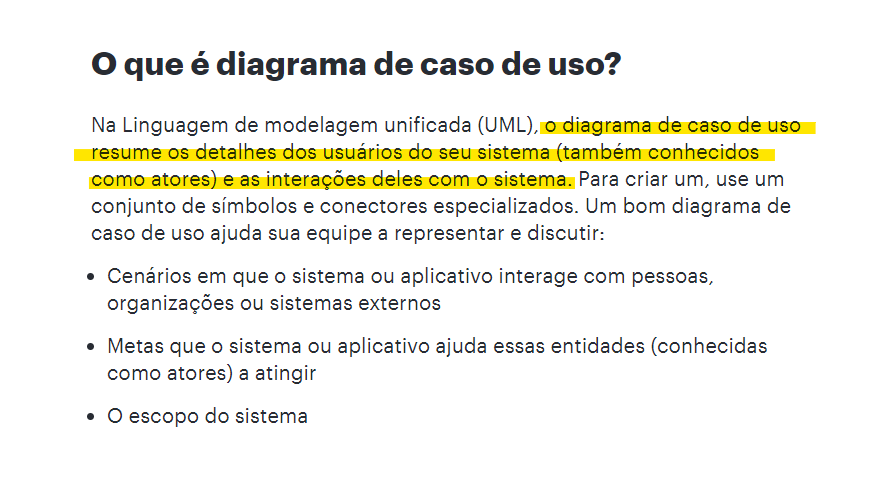

| 01 | No documento, é apresentado um diagrama de casos de uso que representa a interação do usuário com o sistema? | LUCID Chart | Sim |

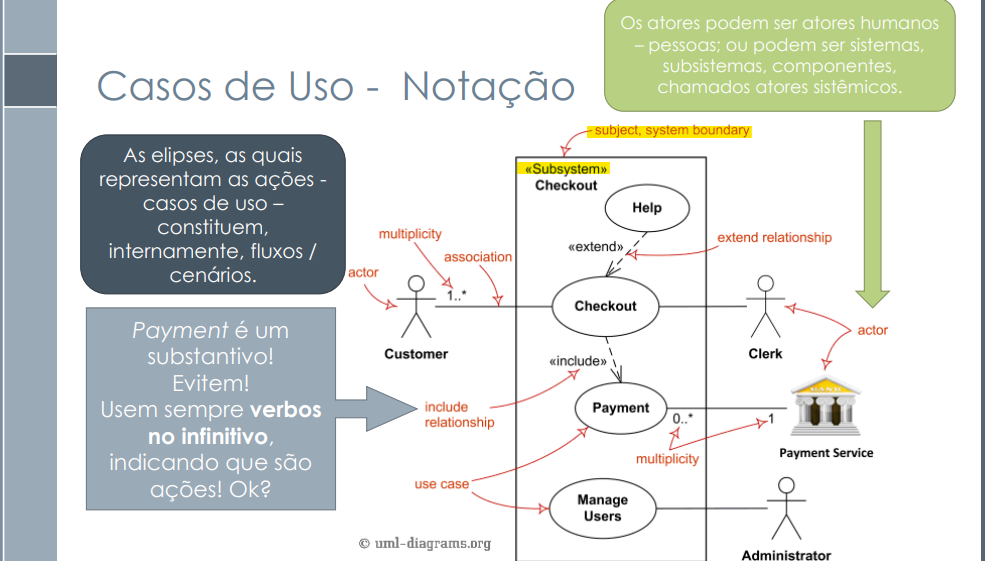

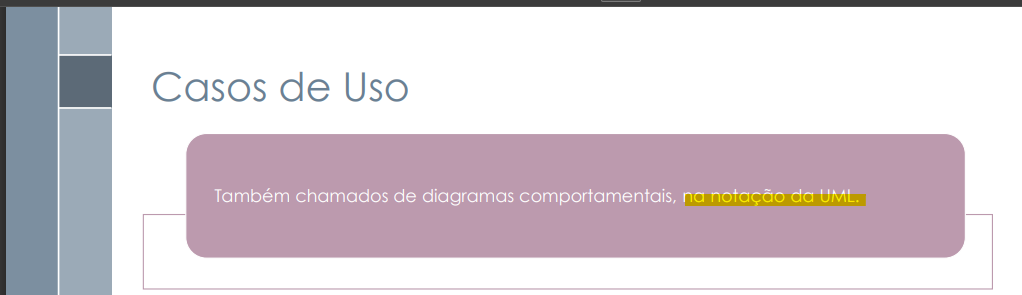

| 02 | O diagrama de casos de uso segue a notação UML? | SERRANO, p. 12 | Sim |
| 03 | No diagrama, há a determinação de atores, sistema e ações? | SERRANO, p. 12 | Sim |
| 04 | No diagrama, o ator principal fora do limite do sistema? | MCTIC - CGSI, p. 5 | Sim |

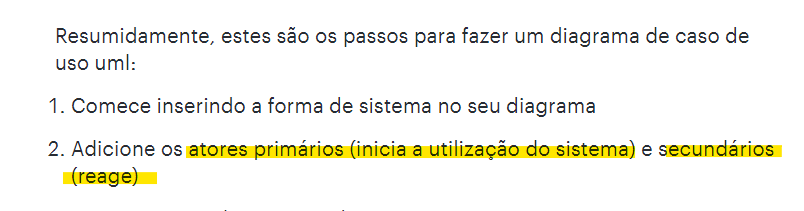

| 05 | No diagrama, há a definição de atores primários e atores secundários? | LUCID Chart | Incompleto |
| 06 | No diagrama, o nome e/ou a especificação dos atores é significativa? | SERRANO, p. 13 | Sim |
| 07 | No diagrama, a sinalização << system >> indica um software ou hardware? | SERRANO, p. 13 | Sim |

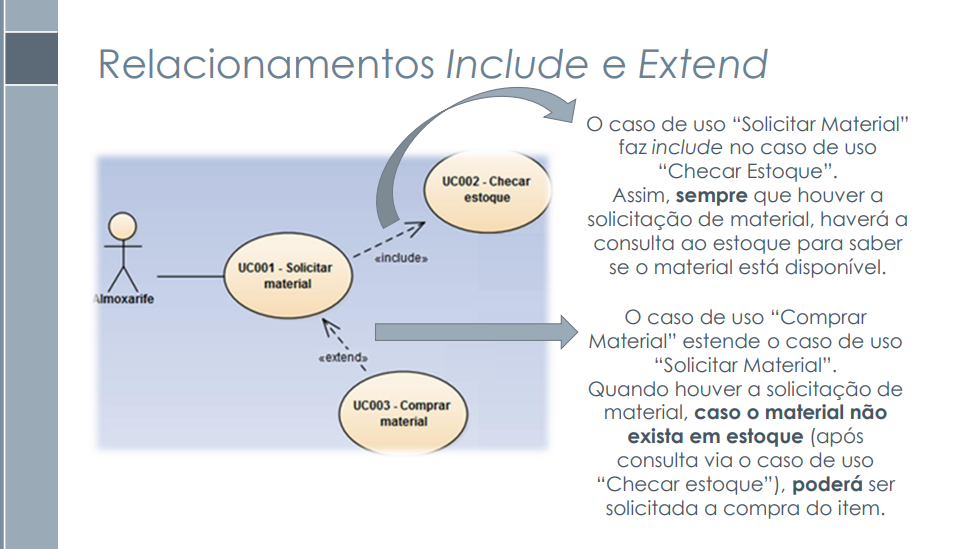

| 08 | No diagrama, há pontos de extensão, inclusão e/ou generalização? | SERRANO, p. 23 | Sim |
| 09 | No diagrama, os pontos de extensão, inclusão ou generalização são aplicados corretamente? | SERRANO, p. 23 | Sim |
| 10 | No diagrama, os casos de uso levantados representam requisitos? | SERRANO, p. 8 | Sim |
Autor da lista de verificação: Kallyne Macedo, Inspecionado por: Davi Pierre, 2024
Problemas encontrados
De acordo com a checklist de verificação foi encontrado apenas um probelma no artefato Casos de uso sendo ele a falta de um ator secundário.
Caso de uso - Realizar Pesquisa na Web
Tabela 5.2: Checklist da Especificação do Caso de Uso - Realizar Pesquisa na Web
| ID | Pergunta | Referência | Avaliação |
|---|---|---|---|

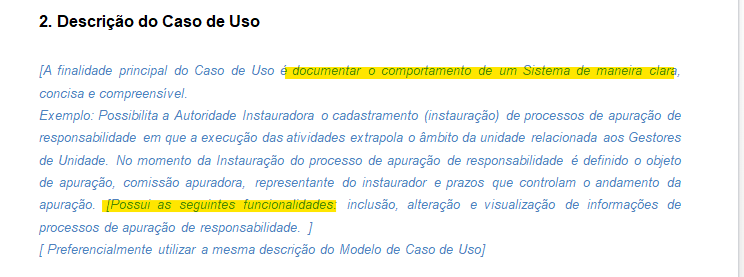

| 01 | Na especificação, os casos de uso levantados representam corretamente as funcionalidades e suas interações | MCTIC - CGSI, p. 4 | Sim |

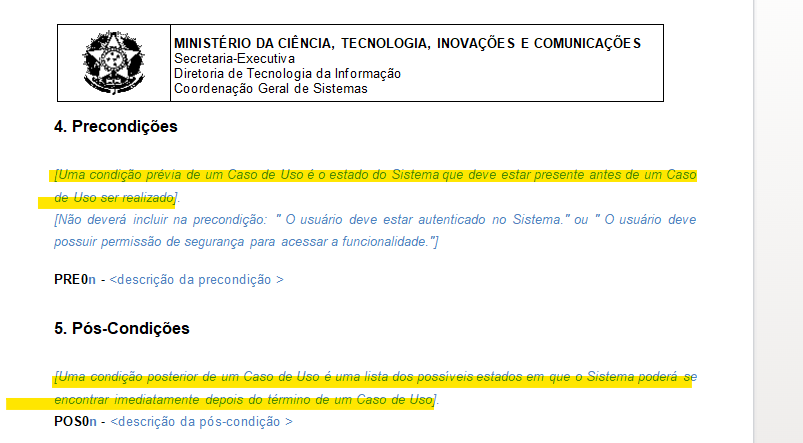

| 02 | Na especificação, há a definição correta das pré e pós-condições dos casos de uso? | MCTIC - CGSI, p. 5 | Sim |
| 03 | Na especificação, há a definição correta dos atores dos casos de uso e de seu escopo? | MCTIC - CGSI, p. 5 | Sim |

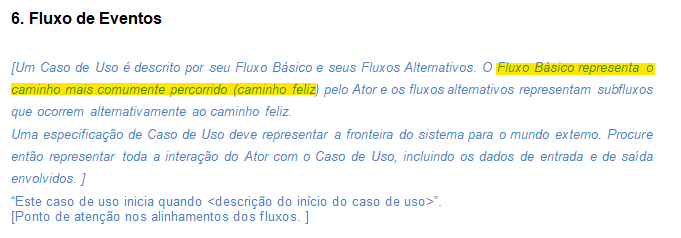

| 04 | Na especificação, há a definição de apenas um fluxo principal para cada caso de uso? | MCTIC - CGSI, p. 5 | Sim |

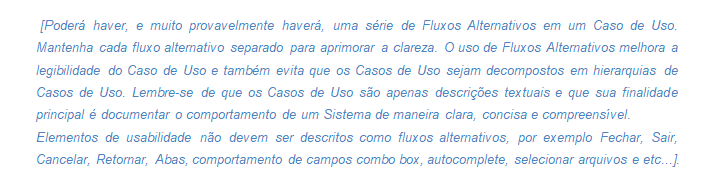

| 05 | Na especificação, os fluxos alternativos são factívelmente alternativos ao principal? | MCTIC - CGSI, p. 6 | Sim |

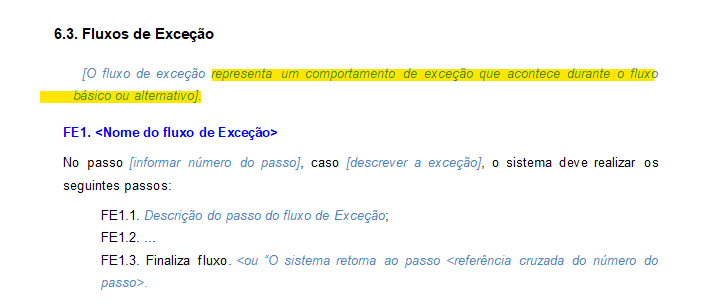

| 06 | Na especificação, os fluxos de exceção representam a reação do sistema a erros ou situações fora do esperado? | MCTIC - CGSI, p. 7 | Sim |
| 07 | Na especificação, a validação do diagrama de casos de uso foi realizada com um usuário? | SERRANO, p. 19 | Não |
| 08 | Na especificação, na validação do diagrama, há a especificação da técnica utilizada? | SERRANO, p. 19 | Sim |
Autor: Kallyne Macedo, Verificado por: Guilherme Westphall
Problemas encontrados
O único problema encontrado na especificação do Caso de uso Realizar Pesquisa na Web foi no item 07, não houve a participação do usuário na validação dos casos de uso, e sim de uma Persona.
Caso de uso - Bloquear anúncios
Tabela 5.3: Checklist da Especificação do Caso de Uso - Bloquear anúncios
| ID | Pergunta | Referência | Avaliação |
|---|---|---|---|
| 01 | Na especificação, os casos de uso levantados representam corretamente as funcionalidades e suas interações | MCTIC - CGSI, p. 4 | Sim |
| 02 | Na especificação, há a definição correta das pré e pós-condições dos casos de uso? | MCTIC - CGSI, p. 5 | Sim |
| 03 | Na especificação, há a definição correta dos atores dos casos de uso e de seu escopo? | MCTIC - CGSI, p. 5 | Sim |
| 04 | Na especificação, há a definição de apenas um fluxo principal para cada caso de uso? | MCTIC - CGSI, p. 5 | Sim |
| 05 | Na especificação, os fluxos alternativos são factívelmente alternativos ao principal? | MCTIC - CGSI, p. 6 | Sim |
| 06 | Na especificação, os fluxos de exceção representam a reação do sistema a erros ou situações fora do esperado? | MCTIC - CGSI, p. 7 | Sim |
| 07 | Na especificação, a validação do diagrama de casos de uso foi realizada com um usuário? | SERRANO, p. 19 | Não |
| 08 | Na especificação, na validação do diagrama, há a especificação da técnica utilizada? | SERRANO, p. 19 | Sim |
Autor da lista de verificação: Kallyne Macedo, Inspecionado por: Leonardo Aguiar
Caso de uso - Acessar histórico
Tabela 5.4: Checklist da Especificação do Caso de Uso - Acessar histórico
| ID | Pergunta | Referência | Avaliação |
|---|---|---|---|
| 01 | Na especificação, os casos de uso levantados representam corretamente as funcionalidades e suas interações | MCTIC - CGSI, p. 4 | Sim |
| 02 | Na especificação, há a definição correta das pré e pós-condições dos casos de uso? | MCTIC - CGSI, p. 5 | Sim |
| 03 | Na especificação, há a definição correta dos atores dos casos de uso e de seu escopo? | MCTIC - CGSI, p. 5 | Sim |
| 04 | Na especificação, há a definição de apenas um fluxo principal para cada caso de uso? | MCTIC - CGSI, p. 5 | Sim |
| 05 | Na especificação, os fluxos alternativos são factívelmente alternativos ao principal? | MCTIC - CGSI, p. 6 | Sim |
| 06 | Na especificação, os fluxos de exceção representam a reação do sistema a erros ou situações fora do esperado? | MCTIC - CGSI, p. 7 | Sim |
| 07 | Na especificação, a validação do diagrama de casos de uso foi realizada com um usuário? | SERRANO, p. 19 | Não |
| 08 | Na especificação, na validação do diagrama, há a especificação da técnica utilizada? | SERRANO, p. 19 | Sim |
Autor da lista de verificação: Kallyne Macedo, Inspecionado por: Lucas Martins, 2024
Caso de uso - Mudar o Idioma
Tabela 5.5: Checklist da Especificação do Caso de Uso - Mudar o Idioma
| ID | Pergunta | Referência | Avaliação |
|---|---|---|---|
| 01 | Na especificação, os casos de uso levantados representam corretamente as funcionalidades e suas interações | MCTIC - CGSI, p. 4 | Sim |
| 02 | Na especificação, há a definição correta das pré e pós-condições dos casos de uso? | MCTIC - CGSI, p. 5 | Sim |
| 03 | Na especificação, há a definição correta dos atores dos casos de uso e de seu escopo? | MCTIC - CGSI, p. 5 | Sim |
| 04 | Na especificação, há a definição de apenas um fluxo principal para cada caso de uso? | MCTIC - CGSI, p. 5 | Sim |
| 05 | Na especificação, os fluxos alternativos são factívelmente alternativos ao principal? | MCTIC - CGSI, p. 6 | Sim |
| 06 | Na especificação, os fluxos de exceção representam a reação do sistema a erros ou situações fora do esperado? | MCTIC - CGSI, p. 7 | Sim |
| 07 | Na especificação, a validação do diagrama de casos de uso foi realizada com um usuário? | SERRANO, p. 19 | Não |
| 08 | Na especificação, na validação do diagrama, há a especificação da técnica utilizada? | SERRANO, p. 19 | Sim |
Autor da lista de verificação: Kallyne Macedo, Inspecionado por: Davi Pierre, 2024
Problemas encontrados
Não foram encontrados problemas no artefato Casos de uso - Mudar Idioma de acordo com o checklist de verificação.
Cenários
Tabela 5: Checklist dos Cenários
| ID | Pergunta | Referência | Avaliação |
|---|---|---|---|

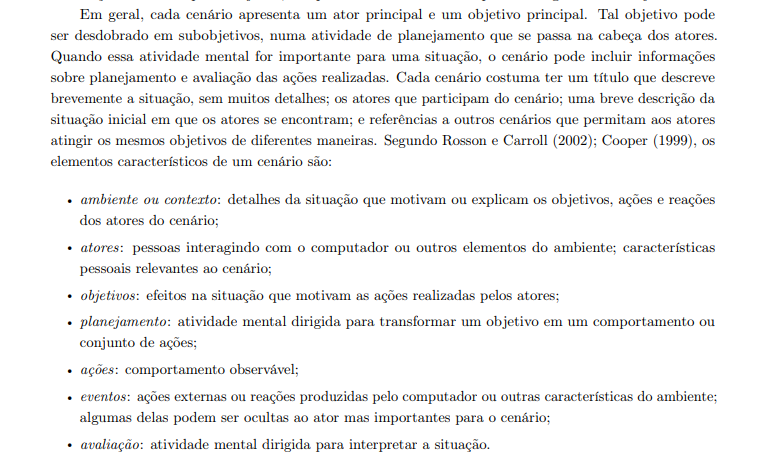

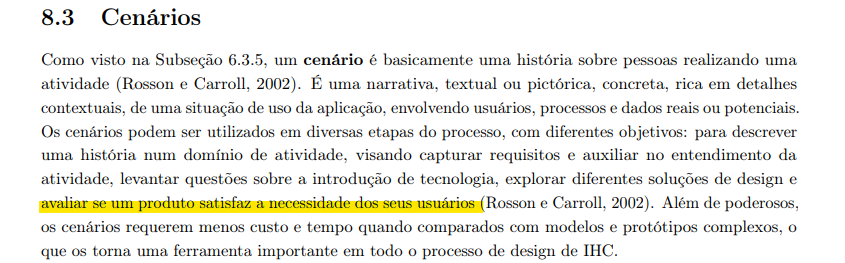

| 01 | Cada cenário possui um título claro e fácil de entender, objetivo, contexto, atores, recursos, restrições, exceções e episódios? | BARBOSA, SILVA, 2021, p. 172 | Sim |
| 02 | Os cenários são testáveis? | BARBOSA, SILVA, 2021, p. 172 | Incompleto |

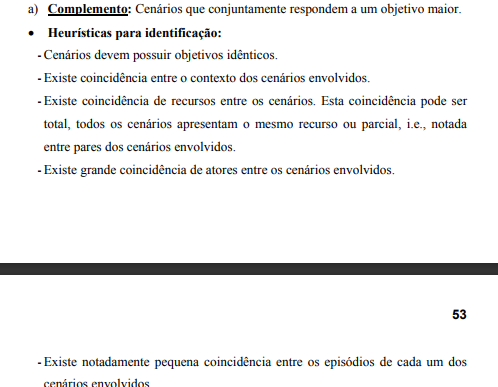

| 03 | Existem cenários que conjuntamente se complementam? | LEITE, p.52-53 | Não |

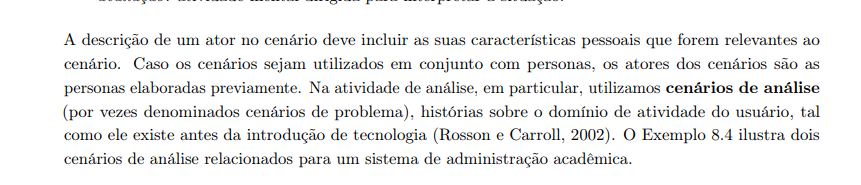

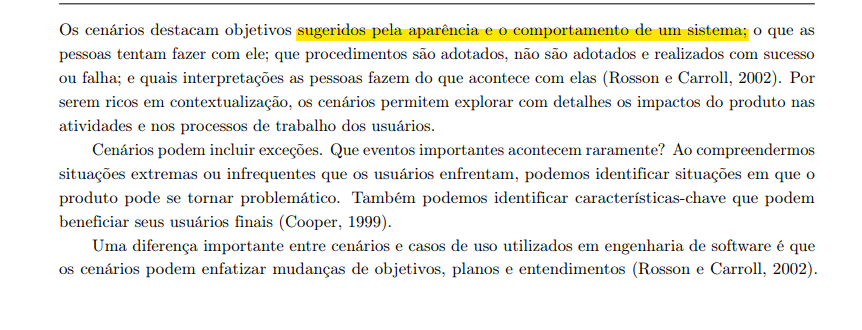

| 04 | Os cenários descrevem interações realistas e significativas com o sistema? | BARBOSA, SILVA, 2021, p. 173 | Sim |
| 05 | Os atores são apropriados e relevantes para o contexto dos cenários? | BARBOSA, SILVA, 2021, p. 172 | Sim |
| 06 | Há um episódio/evento relacionado a cada um dos cenários? | BARBOSA, SILVA, 2021, p. 172 | Sim |

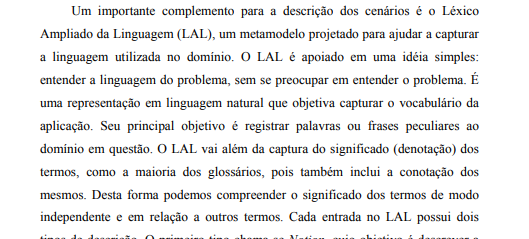

| 07 | Há uma referência clara aos léxicos nos cenários? | LEITE, p. 50 | Não |

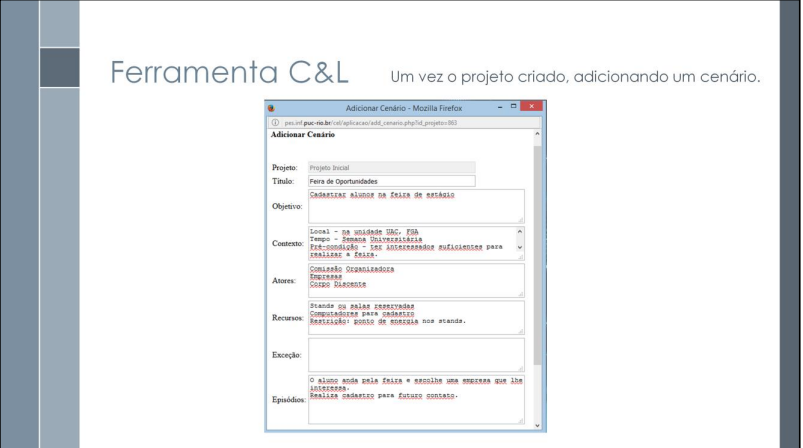

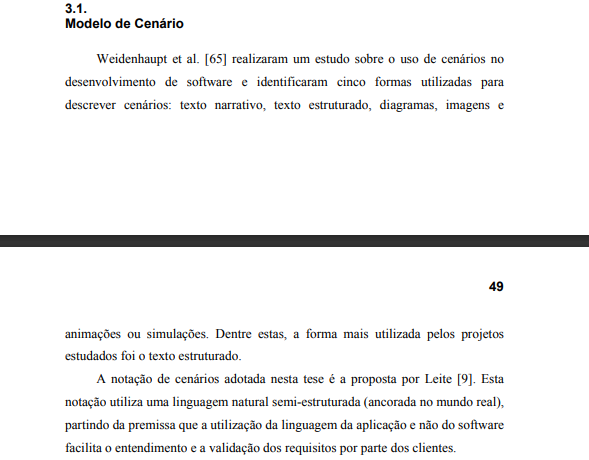

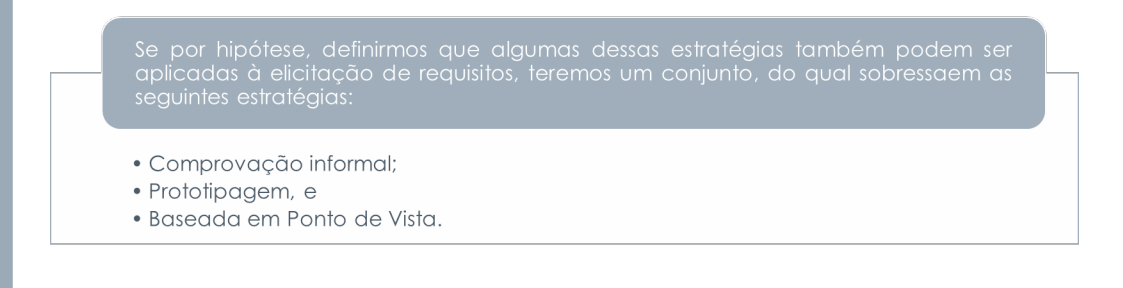

| 08 | O artefato menciona as técnicas utilizadas para desenvolver os cenários? | LEITE, p.48-49 | Sim |
| 09 | A introdução ou metodologia trazem referências que justifiquem a forma que o trabalho foi desenvolvido? | LEITE, p.48-49 | Sim |
Autor da lista de verificação: Kallyne Macedo, Inspecionado por: Davi Pierre, 2024
Problemas encontrados
Foram encontrados alguns problemas no artefato Cenários sendo eles os cenários não serem todos testáveis, pois "Proteger os dados de usuário" não é testável, não existem cenários que se completam conjuntamente, pois todos os cenários são individuais e não tem uma conexão clára com os léxicos em nenhum dos requisitos.
Referências
- PRESSMAN, Roger S. Software Engineering: A Practitioner's Approach. 7. ed. New York: McGraw-Hill, 2014.
- MINISTÉRIO DA CIÊNCIA, TECNOLOGIA, INOVAÇÕES E COMUNICAÇÕES. Especificação de Caso de Uso. Disponível em: https://pdp.mctic.gov.br/MCTI-PDP/guidances/examples/Especificacao%20Caso%20Uso_81686821.html?nodeId=afc37190. Acesso em: 27 jun. 2024.
- ANUGRAH, Septriyan; PUTRA, Andri Eka. Analisis Kualitas ISO 25010 Aplikasi Artificial Intelligence Troubleshooting Komputer dengan FURPS. Universitas Negeri Padang; SMK N 1 Ampek Angkek, 2018. Disponível em:

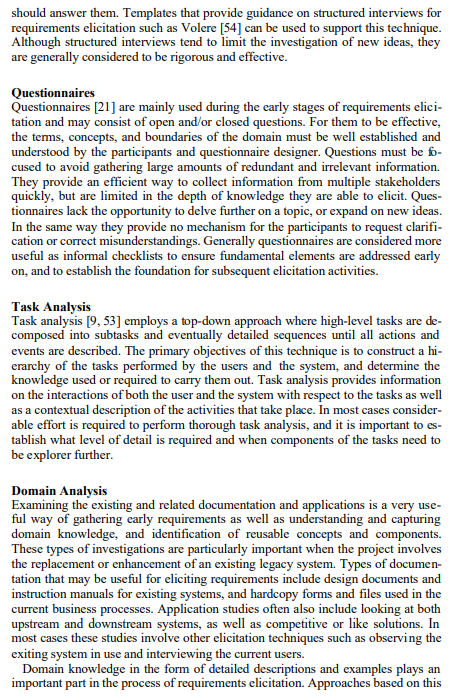

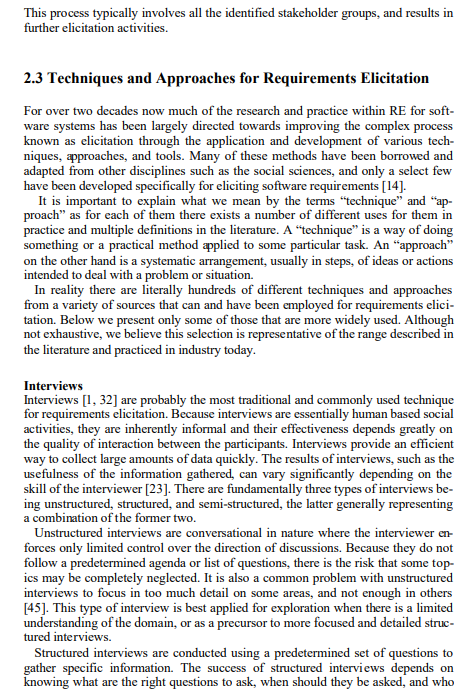

. Acesso em: 27 jun. 2024. - ZOWGHI, D.; COULIN, C. Requirements Elicitation: A Survey of Techniques, Approaches and Tools. Acesso em: 28 jun. 2024.
- SERRANO, Milene. Requisitos - Aula 10. Local: UnB-FGA, Gama, DF. Apresentação de Power Point. 35, color. Disponível em: Requisitos - Aula 10. Acesso em: 09 jun. 2024.
- SERRANO, Milene. Requisitos - Aula 11. Local: UnB-FGA, Gama, DF. Apresentação de Power Point. 40, color. Disponível em: Requisitos - Aula 11. Acesso em: 27 jun. 2024.
- LEITE, Júlio C. S. P.; et al. Modelos de requisitos e cenários: uma abordagem centrada no usuário. PUC-Rio. Disponível em: http://www-di.inf.puc-rio.br/~julio/bnncap3.pdf. Acesso em: 27 jun. 2024.
- Barbosa, S. D. J.; Silva, B. S. da; Silveira, M. S.; Gasparini, I.; Darin, T.; Barbosa, G. D. J. (2021) Interação Humano-Computador e Experiência do usuário. Autopublicação. ISBN: 978-65-00-19677-1. Acesso em: 27 jun. 2024.
Histórico de versões
| Versão | Data | Descrição | Autor | Revisor |
|---|---|---|---|---|
| 1.0 | 01/07/2024 | Cria página | Kauan Eiras | Kallyne Macedo |
| 1.1 | 01/07/2024 | Especificação Suplementar | Kauan Eiras | Kallyne Macedo |
| 1.2 | 01/07/2024 | Checklists cenário e casos de uso | Kallyne Macedo | Kauan Eiras |
| 1.3 | 01/07/2024 | verificação Especificação Suplementar e Léxicos e caso de uso bloquear anuncios | Leonardo Aguiar | Kallyne Macedo |
| 1.4 | 01/07/2024 | Adiciona inspeção do Caso de Uso - Realizar pesquisa na web | Guilherme Westphall | Kallyne Macedo |
| 1.4 | 02/07/2024 | Verifica tabela 5 de cenários e adiciona tabela 5.5 Casos de Uso - Mudar Idioma | Davi Pierre | Kallyne Macedo |
